خلاصة: شقة آي دي سيالكابلاتتعد الكابلات الشريطية، والمعروفة أيضًا باسم الكابلات الشريطية، مكونات مهمة في الأنظمة الإلكترونية الحديثة. توفر هذه المقالة دليلاً شاملاً حول مواصفات IDC Flat Cable والتطبيقات العملية والأسئلة المتداولة، بهدف تحسين حلول الاتصال في مجموعة متنوعة من الصناعات. يتم دعم الرؤى بالتفاصيل الفنية والتوجيه المهني من JYE.

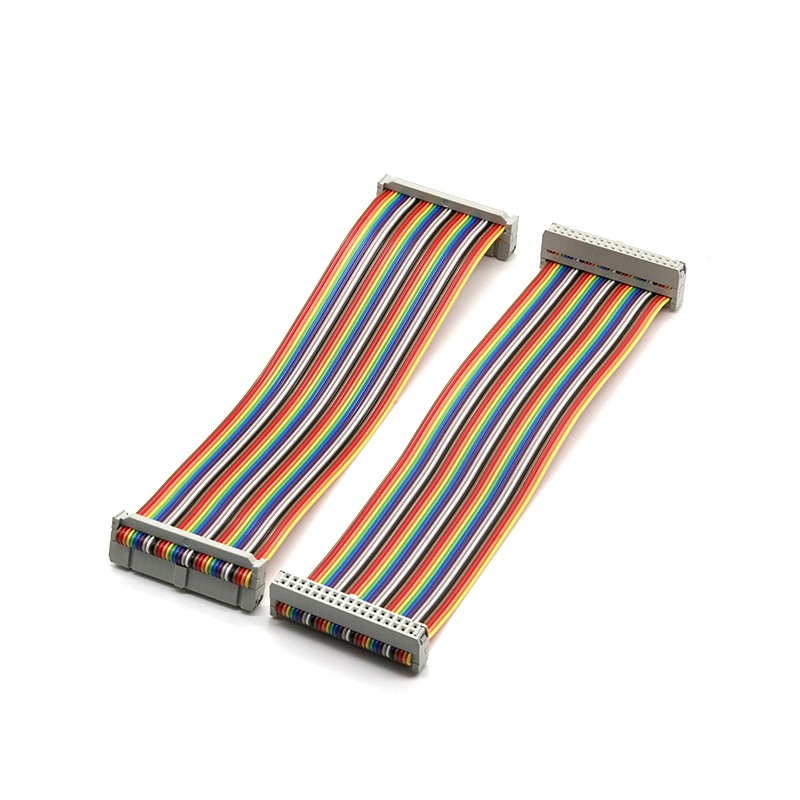

تُستخدم الكابلات المسطحة IDC (موصل إزاحة العزل) على نطاق واسع في الأجهزة الإلكترونية لنقل الإشارات بكفاءة وتنظيم. على عكس الكابلات الدائرية التقليدية، تتكون كابلات IDC المسطحة من موصلات متعددة مرتبة بالتوازي ومفصولة بالعزل. يسمح تصميمها الفريد بالإنهاء الجماعي السريع دون تجريد العزل، مما يوفر اتصالاً موثوقًا في التجميعات الإلكترونية المدمجة.
تهدف هذه المقالة إلى شرح كيفية عمل IDC Flat Cables ومعاييرها الفنية التفصيلية والتحديات الشائعة والحلول لضمان الأداء الأمثل في التطبيقات المتنوعة.
يتم تعريف كابلات IDC المسطحة بواسطة المعلمات التالية:
| المعلمة | وصف |
|---|---|
| مادة الموصل | نحاس مصبوغ عالي النقاء، مما يضمن مقاومة منخفضة ومتانة |
| العزل | PVC أو LCP المرن، مصنف لدرجة حرارة التشغيل من 80 درجة مئوية إلى 105 درجة مئوية |
| يقذف | 0.025 بوصة (0.635 ملم) إلى 0.1 بوصة (2.54 ملم)، حسب التطبيق |
| عدد الموصلات | من 2 إلى 64، قابلة للتخصيص حسب متطلبات المشروع |
| تصنيف الجهد | 300 فولت تيار متردد/تيار مستمر نموذجي للإلكترونيات الداخلية |
| طول | أطوال قياسية 1 م، 3 م، 5 م، أو مخصصة |
| الإنهاء | موصلات IDC أو نهايات ملحومة حسب الحاجة |
تضمن هذه المواصفات أن كابلات IDC المسطحة يمكنها تلبية متطلبات الإشارة عالية السرعة مع الحفاظ على الاستقرار الميكانيكي في المساحات المقيدة.
تتميز كابلات IDC المسطحة بأنها متعددة الاستخدامات وتستخدم في مختلف الصناعات:
يتضمن فهم معايير اختيار كابلات IDC المسطحة النظر في عدد الموصلات ودرجة الميل ونوع العزل والمتطلبات البيئية. يضمن التطبيق الصحيح تقليل تداخل الإشارة وتبسيط الصيانة وإطالة عمر الخدمة.
يقوم IDC Flat Cable بتنظيم موصلات متعددة بالتوازي، مع الحفاظ على تباعد ثابت يقلل من عدم تطابق الحديث المتبادل والمقاومة. تعمل وصلة الإزاحة العازلة على التخلص من نهايات الأسلاك المكشوفة، مما يقلل من فقدان الإشارة ويضمن اتصالًا إلكترونيًا مستقرًا.
عند تركيب كابلات IDC المسطحة، تأكد من المحاذاة الصحيحة مع الموصل لتجنب انحناء الموصلات. استخدم أداة إدراج متخصصة للإنهاء الشامل. تجنب الانحناء أو التمدد المفرط، حيث يمكن أن يؤثر ذلك على سلامة العزل والأداء الكهربائي.
نعم، يمكن تخصيص كابلات IDC المسطحة من حيث الطول وعدد الموصلات ودرجة الصوت ونوع العزل. تسمح الحلول المخصصة بالتوجيه الأمثل داخل الأجهزة مع الحفاظ على الامتثال لمتطلبات الجهد ودرجة الحرارة.
تتضمن أوضاع الفشل الشائعة الموصلات المكسورة، وضعف اتصال الموصل، وتآكل العزل. استخدم اختبار الاستمرارية والفحص البصري لتحديد المشكلات. يؤدي استبدال الأجزاء التالفة بالكابلات المعتمدة إلى استعادة موثوقية الإشارة وأداء النظام.
في حين أن كلاهما يتميز بموصلات متوازية، فإن كابلات IDC المسطحة تستخدم موصلات إزاحة عازلة لإنهاء الكتلة بسرعة دون تجريد الأسلاك. وهذا يقلل من وقت التثبيت، ويحسن الاستقرار الميكانيكي، ويعزز أداء الإشارة مقارنة بتصميمات الكابلات الشريطية القديمة.
تظل كابلات IDC المسطحة مكونًا حاسمًا لضمان الاتصال الإلكتروني الموثوق به عبر تطبيقات الحوسبة والاتصالات السلكية واللاسلكية والصناعية والمستهلكة. إن مزاياها التقنية، مثل محاذاة الموصل المتوازي، وإنهاء إزاحة العزل، والمواصفات القابلة للتخصيص، تعالج التحديات الإلكترونية الحديثة بكفاءة.
JYEتوفر شركة IDC كابلات مسطحة عالية الجودة مصممة لتلبية معايير الصناعة ومتطلبات المشروع المحددة. للحصول على مزيد من المعلومات حول المصادر أو التخصيص أو الدعم الفني، من فضلكاتصل بنامباشرة. فريقنا على استعداد للمساعدة في اختيار الحل الأمثل للكابلات المسطحة من IDC لأي تطبيق.
